Блочный каркас 3U84HP305 с двухуровневой компоновкой

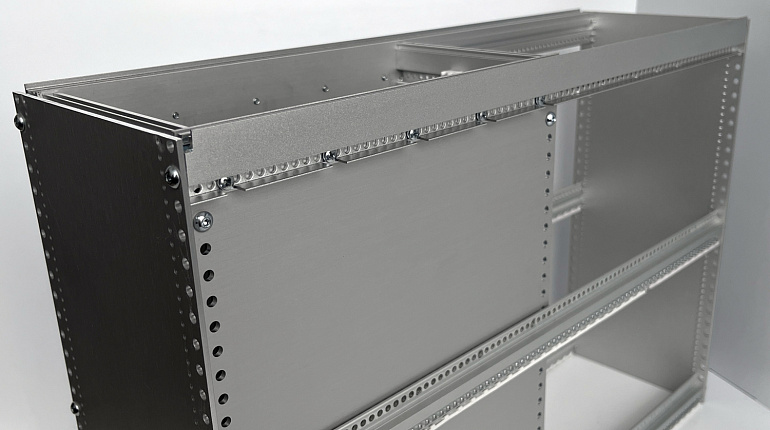

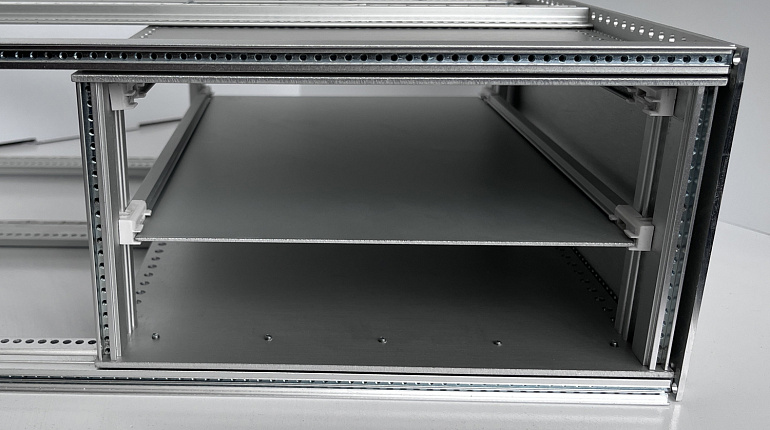

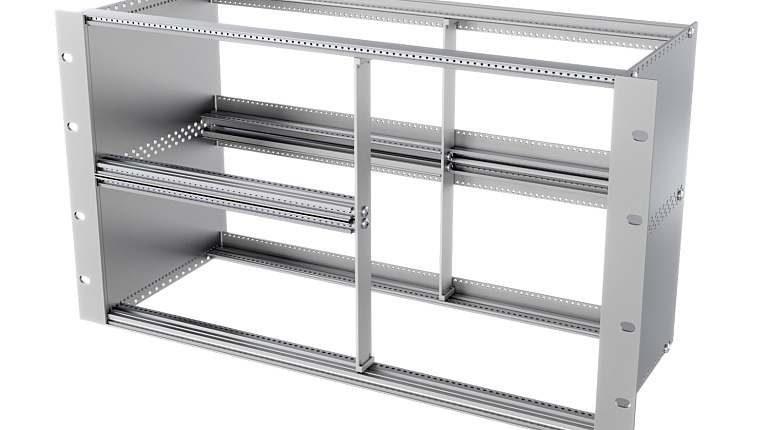

Разработан и изготовлен на заказ блочный каркас высотой 3U, шириной 84HP и глубиной 305 мм нестандартной комплектации. Особенность проекта — наличие внутреннего блочного каркаса, размещаемого внутри основного корпуса, что позволяет «вложить» дополнительные модули и оптимизировать компоновку оборудования. Конструктивно каркас разделён центральной разделительной стойкой (сплиттером) на две независимые секции по 42HP каждая — вертикального и горизонтального исполнения. Это даёт возможность одновременно монтировать платы различных типов и форматов, а также объединять в одном корпусе два функционально самостоятельных субблока с раздельным питанием, охлаждением и собственным набором модулей. Каждая секция является полностью независимой.

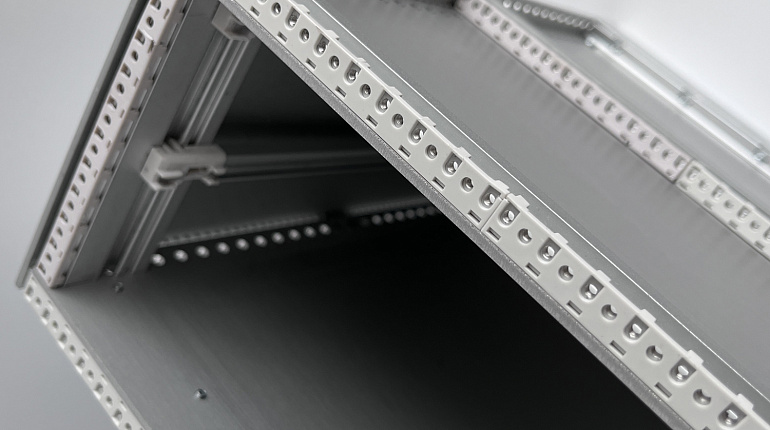

Для точного позиционирования модулей применяются алюминиевые направляющие: RXB длиной 135 мм и RXA длиной 265 мм. Лицевые панели 3U выполнены в размерах 4HP, 7HP и 12HP.

Блочный каркас предназначен для монтажа в стандартную 19-дюймовую стойку и ориентирован на задачи, требующие плотной компоновки и функционального разделения внутри одного корпуса.
